Elementos de una red de distribución
Los elementos que componen una red de distribución constan de tuberías, depósitos, bombas, válvulas y otros elementos singulares. El conjunto de estos elementos conforma la red de agua potable, la cual recoge agua desde su punto de captación y la transporta hacia su punto de consumo (siendo tratada durante el proceso).

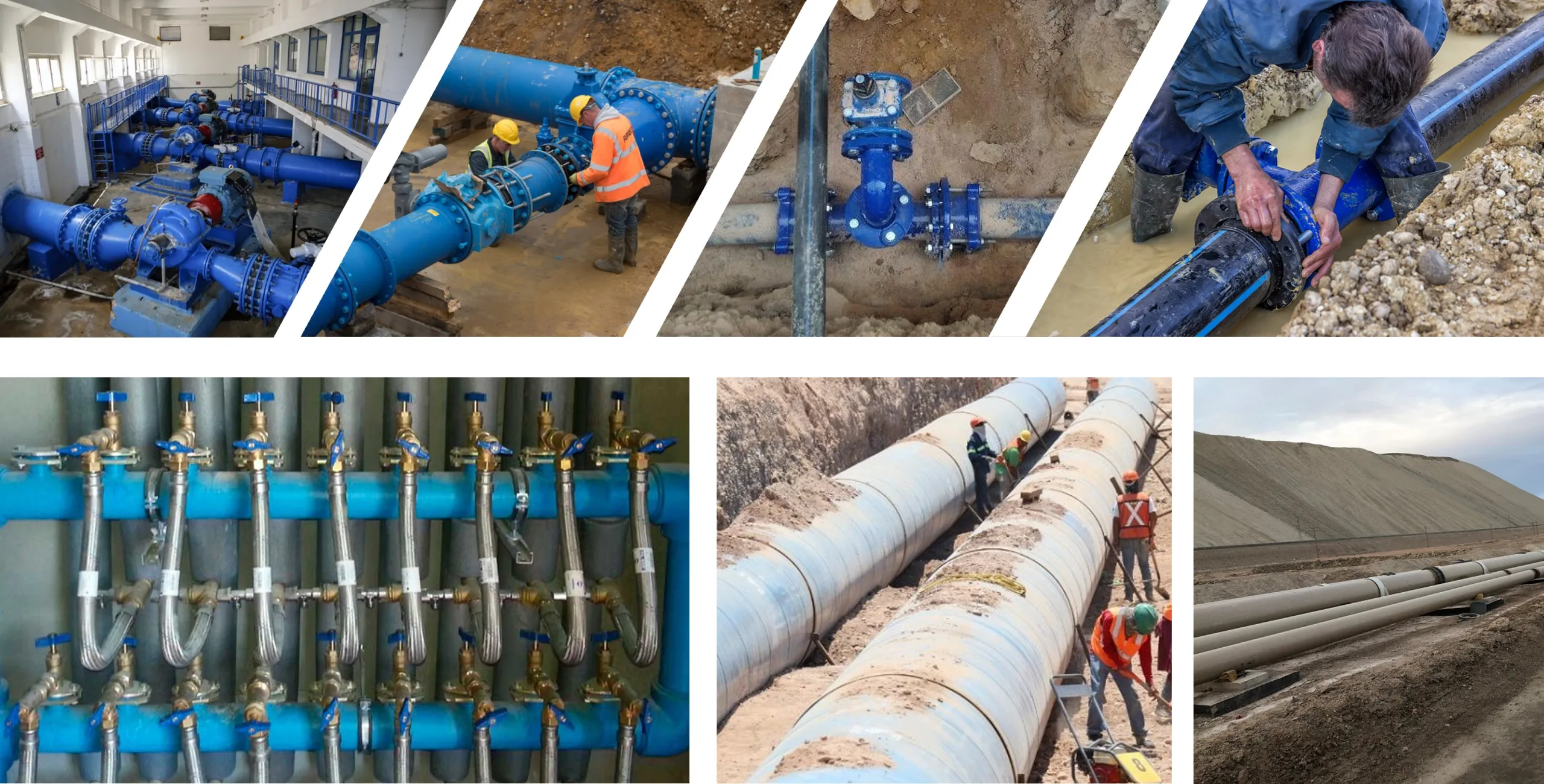

TUBERÍAS: Las tuberías son conductos que poseen como función transportar fluidos. Actualmente los materiales de los que están fabricadas las tuberías para transportar agua potable son cobre, acero, PVC, HDPE, polipropileno, etc. Los diámetros se encuentran estandarizados y en ocasiones se solicitan según diseño hidráulico.
Según su propósito se pueden diferenciar:
Tuberías principales: Es la encargada de llevar el flujo de alimentación a los conductos secundarios. Sus conductos son de gran tamaño.
Tuberías o conductos secundarios: Su tarea principal es transportar el fluido de las conducciones principales a las de distribución. Los clientes de mayor consumo se encuentran conectados a esta línea.
Tuberías de distribución: En estas se moviliza el agua hacia las acometidas de los diferentes puntos de consumo. Dado a la incorporación de nuevos clientes, los materiales empleados en estas deben permitir conexiones al sistema sin interrupciones en la operación.
Ramales y acometidas: Es un conjunto de conductos y válvulas dispuestos en la red pública e instalaciones de edificios. Esta red no se considera incluido en la red de distribución.
Tubería de aducción: Estas no se incluyen en la red de distribución, siendo los conductos que conectan desde la producción hasta la red de distribución.

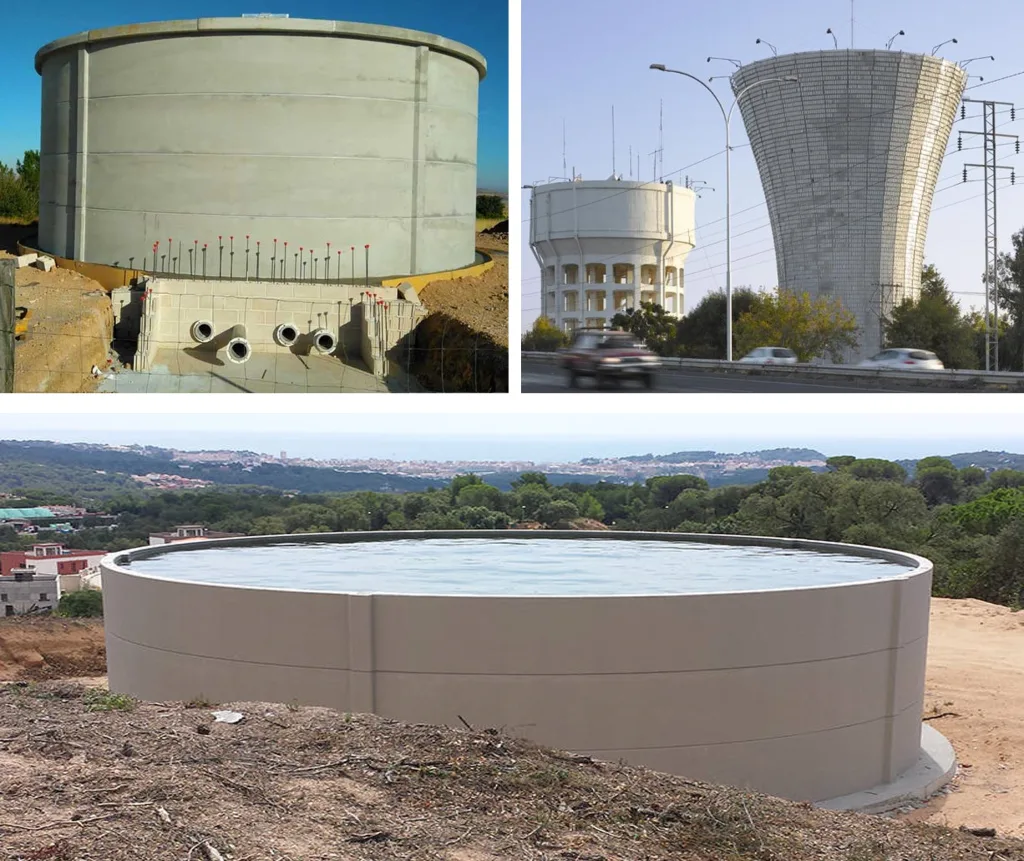

DEPÓSITOS: Estas estructuras recogen y almacenan fluidos a presión atmosférica, pueden construirse a nivel semienterrado, superficial o estar elevados. El tamaño del depósito calculado según diseño tendrá como factores importantes en su cálculo, la demanda en las horas punta, aspectos económicos, entre otros. La materialidad de estos es variada, pero principalmente están constituidos de hormigón armado o de acero en caso de ser de menor dimensión.
El objetivo de instalar un depósito es mantener al sistema siempre con agua a presión (conseguida por elevar el estanque a un nivel superior al punto de consumo), de tal manera de satisfacer todas las demandas sin sobre exigir el uso de las bombas. Se pueden distinguir según su tamaño, gran capacidad y poca capacidad, donde se encuentran: depósitos de regulación y torres de presión respectivamente.
Además, están los estanques hidroneumáticos que, por medio de dos regiones, de aire y agua separados por una membrana. Las bombas impulsan el agua hacia el depósito comprimiendo al fluido gaseoso aumentando la presión interior hasta lo regulado por el presostato.
BOMBAS: Son máquinas que transforman la energía mecánica en energía hidráulica, por medio de aspas o engranajes haciendo que el fluido en su interior circule con velocidad y presión. Según este concepto se logran clasificar dos grupos, las bombas volumétricas y las bombas rotodinámicas.
VÁLVULAS: Están encargadas de regular el caudal, la presión y la velocidad del flujo que se encuentra dentro del sistema para un correcto funcionamiento. Existen una gran variedad de válvulas según el tipo de función en la cual se aplican:
Válvulas de Regulación (VRG)
Válvulas de Rotura de Carga (VRC)
Válvula Sostenedora de Presión (VSP)
Válvulas Limitadoras de Presión (VRP)
Válvulas limitadoras de Caudal (VLQ)
Válvulas de Propósito General (VPG)
Válvulas Automáticas
ELEMENTOS DE CONTROL: Con motivo de poseer control total sobre la red de distribución, se instalan ciertos medidores para monitorizar en tiempo real y parcial, donde los principales son:
Medidores de Presión.
Medidores de Nivel.
Medidores de Caudal.
Medidores de calidad del agua.
Tipos de Redes de Distribución

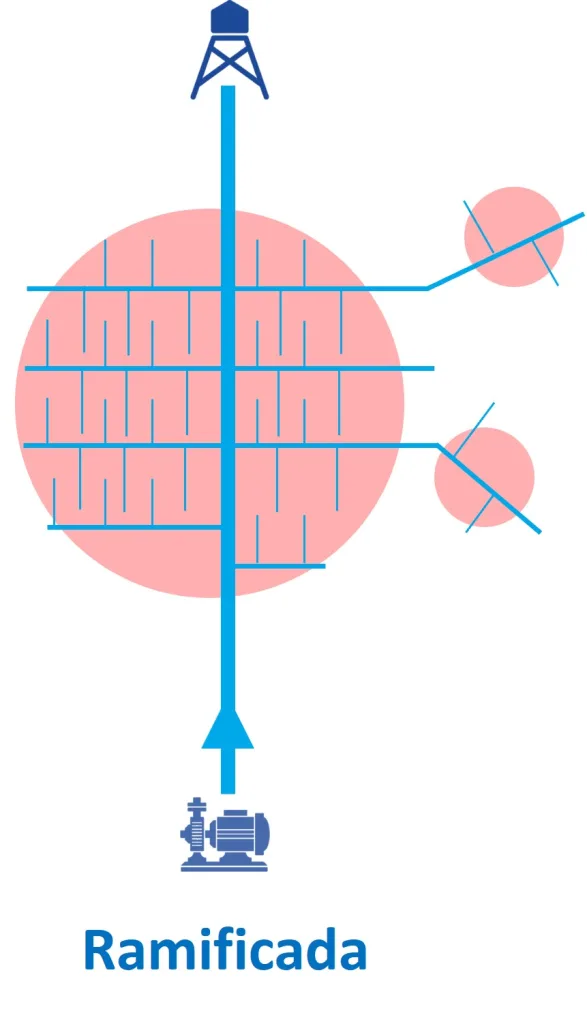

REDES RAMIFICADAS: Consiste en una serie de ramificaciones iniciando de una tubería principal que se divide en tuberías secundarias y estas se subdividen en otras más, semejante al comportamiento de las ramas de los árboles. Entonces, para llegar a un punto de consumo solo hay disponible un único camino, por tanto, las tuberías antecesoras requerirán mayores diámetros con tal de soportar la demanda.
La principal desventaja, es el uso de un solo camino para transportar el agua, pues en caso de averiarse, toda la red que lo prosigue queda sin suministro. Además, si la red sigue creciendo, expandiéndose hacia los puntos más lejanos de la red principal, los usuarios sufrirían pérdidas de caudal y presión, en tal caso se deberán ampliar las tuberías predecesoras, donde los costos por ampliar estas se elevarían. Cabe destacar que si se aumenta el diámetro la velocidad del flujo disminuye y puede ocasionar un estancamiento y pérdida de calidad de las aguas.

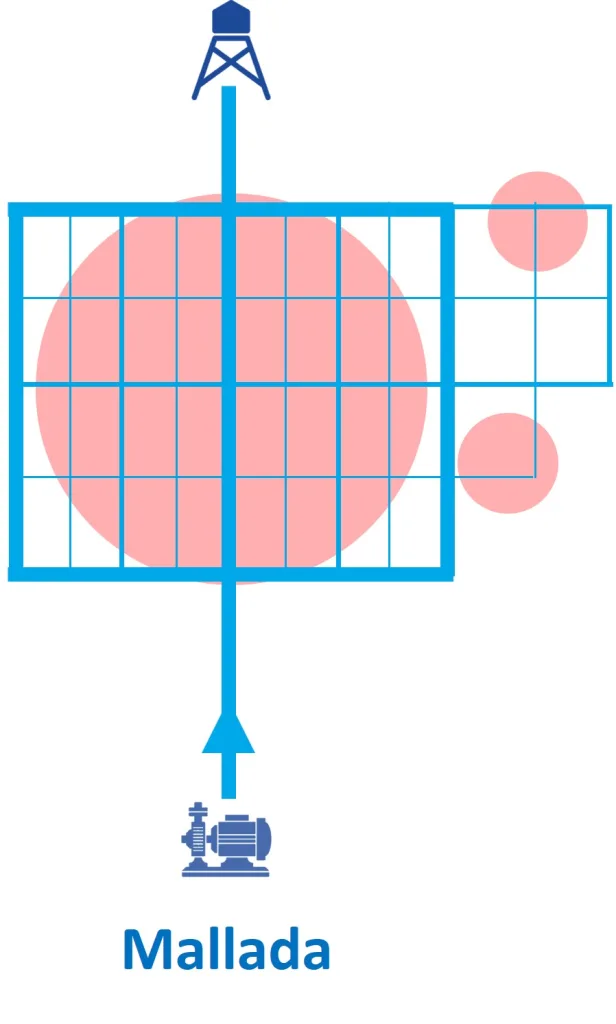

REDES MALLADAS: La red reticulada, a diferencia de la anterior, posee una forma de malla o retículo, donde el agua puede llegar a un punto de consumo por varios caminos. Una ventaja es que en caso de averiarse una de las líneas, el agua puede desviarse e igualmente llegar al resto de la red, de esta manera disminuyen las interrupciones de servicio. El sistema permite una mejor distribución de las presiones y caudales, admitiendo que en toda la red se pueda llegar a las mismas condiciones de servicio. Su desventaja es el costo en instalación, dado que se necesita mayor longitud de red.

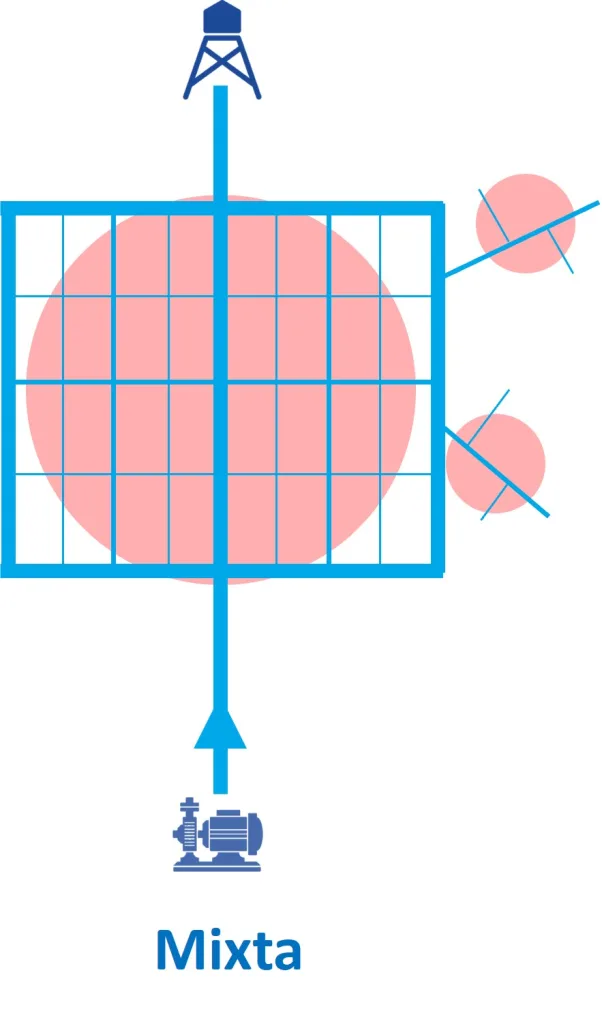

REDES MIXTAS: En estas se pueden observar las características de las dos redes previamente señaladas, su combinación en la mayoría de los casos comienza con el patrón de la red mallada para luego en algunos puntos terminales convertirse en redes ramificadas. Al poseer características de las dos redes se entiende que también heredan sus ventajas y desventajas, por ello, para lograr una mejor combinación se utiliza generalmente una red tipo mallada en donde se concentren las mayores demandas de consumo, y redes tipo ramificadas en las periferias. Por tanto, estas redes son las más utilizadas en las ciudades, debido a las grandes dimensiones abarcadas, se debe tener el sistema a una presión que permita la llegada de agua todos los lugares de la red, y en las terminales se ramifica para la entrega de agua hacia los puntos de consumo.
Conclusiones
Aunque la estandarización de los elementos de una red de agua potable (tuberías, válvulas, conexiones, etc.) nos ayuda a entender la estructura y funcionalidad de cada uno, no debemos olvidar el objetivo principal: el abastecimiento eficiente de agua a una comunidad o región específica. Esto requiere un diseño que se adapte completamente a las necesidades locales, donde la infraestructura puede variar en sus componentes o incorporar innovaciones totales según contexto.
Ya sean proyectos industriales (minería, químicos, energéticos, agrícolas, etc.), residenciales o comunitarios (abastecimiento y saneamiento), estos demandan agua previamente tratada transportada a través de tuberías y conexiones estandarizadas, ajustadas a las normativas de cada país. Para potenciar esta adaptabilidad, considera los tipos de topología de red: las ramificadas (abiertas), ideales para extensiones lineales por su simplicidad de cálculo y bajo costo inicial, versus las malladas (cerradas) que ofrecen redundancia y flujo bidireccional para minimizar interrupciones en entornos urbanos densos. En la práctica, una transición gradual de ramificada a mallada en fases de crecimiento urbano puede equilibrar economía y resiliencia, reduciendo tiempos de corte de servicios en emergencias.
Además, integra la gestión de pérdidas no visibles (NRW) como pilar de la estandarización: aunque las normas cubren materiales, un monitoreo proactivo con sensores básicos en puntos clave previene fugas que, en sistemas mal mantenidos, pueden desperdiciar hasta un 30%-40% del caudal total. Esto no solo optimiza recursos, sino que alinea con metas de sostenibilidad global, como los ODS de la ONU para agua limpia.
