Método Simplificado para el SPRFV Anexo A NCh432 – 2025 Edificación a dos aguas
La norma chilena NCh 432:2025 denominada como “Diseño estructural: Carga de viento” constituye la actualización vigente ante el Instituto Nacional de Normalización (INN) que regula los criterios de cálculo de la acción del viento sobre construcciones en Chile. Su publicación responde a la necesidad de unificar criterios, ya que por muchos años coexistieron versiones anteriores como la de 1971 (oficializada actualmente) y la versión del 2010 que queda como no vigente. Esta versión queda en espera de ser oficializado por el Ministerio de Obras Públicas (MOP), terminando con la ambigüedad técnica y jurídica en el diseño estructural.
El documento técnico establece los requisitos mínimos que deben considerarse para el diseño de sistemas estructurales principales y secundarios frente al viento, incluyendo elementos como cubiertas, fachadas y estructuras aisladas. Esta norma rige en todo el territorio nacional exceptuando al territorio Antártico Chileno, donde se definen procedimientos para determinar presiones de viento, coeficiente de exposición y factores de ajuste según tipología de la edificación.
Entre sus novedades, esta versión incorpora datos meteorológicos locales para definir velocidades características de viento más representativas, establece una zonificación más detallada del país, actualiza la metodología de cálculo en coherencia con normas internacionales y ofrece un método simplificado para edificaciones de menor complejidad en su Anexo A.
Aplicación Anexo A
Para la aplicación de este anexo es necesario cumplir con las siguientes condiciones:
- Estructura clasificado como categoría de ocupación I y II según Tabla 2 (normativo).
- Estructura cerrada según Capítulo 3.11 como área total de aberturas en cada muro que recibe presión menor o igual a 0,37 m2 o 1% del área de muro.
- Presentan una altura hasta 6 metros.
- Con una superficie de planta menor a 500 m2.
- Estructura con techos únicos
Una vez que las condiciones anteriores se cumplen, la carga de diseño debida al viento por unidad de superficie para el sistema principal resistente a las fuerzas del viento (SPRFV) a través de la siguiente ecuación:
Donde:
pz : presión de diseño carga de viento en la altura z.
po : presión referencial de viento según Tabla 1 (normativo).
Kz : factor de amplificación por altura según Tabla 5 en conformidad de cláusula 5, considerando factor de importancia, factor topográfico y factor de elevación del suelo igual a 1.0.
C : factor de forma obtenido de Cap. A.1.
Para obtener la presión referencial de viento (po) se procede a uso de valores tabulados de la Tabla 1 con la zonificación y valores para la velocidad básica de viendo en función de la zonificación del proyecto, complementado con la Figura 2 (normativo).

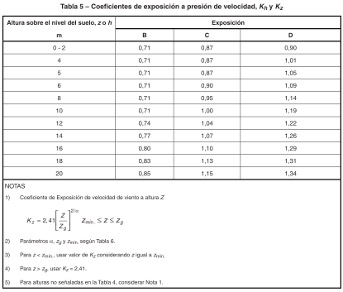

El siguiente paso es obtener el factor de amplificación por altura por medio de la Tabla 5 (normativo) y la siguiente ecuación:
Para obtener el factor Kz se procede a clasificar la exposición de la estructura en función de la categoría de rugosidad de la superficie según capítulo 5.5.2 (normativo), el cual se debe clasificar como rugosidad B, C ó D.
La primera categoría, corresponde a áreas urbanas y suburbanas, áreas boscosas u otro terreno con numerosas obstrucciones muy cercana entre sí con tamaño de viviendas unifamiliares o mayor; la segunda, para terrenos abiertos con obstrucciones dispersas con alturas generalmente inferiores de 10 metros, incluyendo campos llanos, abiertos y pastizales. Finalmente, la categoría de rugosidad D, que contempla áreas planas, sin obstáculos y cuerpos de aguas.
De lo anterior se procede a seleccionar la categoría de rugosidad según el punto 5.5.3 de la norma que corresponde a B, C y D.

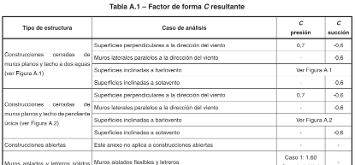

Finalmente se deberá obtener el factor de forma (c) dependiendo de la geometría de la superficie expuesta al viento por medio de la tabla A.1. En este artículo se tomará como ejemplo a una construcción cerrada, con muros planos y techos a dos aguas como se especifica en la Figura A.1 (normativo).
Dirección del viento perpendicular a la cumbrera
Dirección del viento paralelo a la cumbrera
