Los puentes son estructuras fundamentales en la ingeniería civil, diseñadas para salvar obstáculos físicos como ríos, valles, carreteras o vías férreas, permitiendo la continuidad de caminos y la conectividad entre regiones. Desde tiempos ancestrales, los puentes han sido clave para el desarrollo de las civilizaciones, facilitando las actividades del comercio, transporte y la comunicación. En la actualidad, son elementos esenciales de las infraestructuras modernas, conectando comunidades, impulsando el desarrollo económico y mejorando la calidad de vida al reducir tiempos de viaje y fomentar la integración regional.

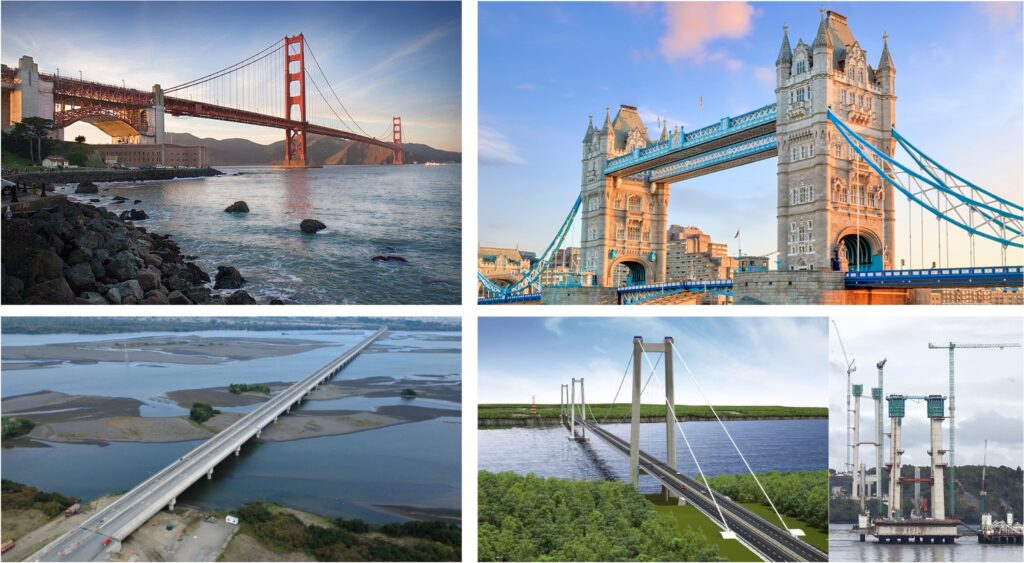

La importancia de los puentes radica en su capacidad para superar barreras geográficas, garantizando la accesibilidad y la movilidad. Además, los puentes son símbolos de innovación tecnológica y cultural, como son el caso del Puente Golden Gate, el Puente de la Torre de Londres y para nuestro país el caso del recién inaugurado Puente Industrial y el futuro Puente del Chacao, combinado todos ellos la funcionalidad con estéticas. Sin embargo, su diseño y construcción requieren un enfoque riguroso de la ingeniería estructural para garantizar seguridad, durabilidad y eficiencia.
En este ámbito, la Ingeniería Civil se centra en el diseño estructural, análisis y construcción de estas estructuras para soportar cargas como vehículos, peatones, trenes, viento y sismos, además de resistir las condiciones ambientales durante su vida útil.
Los principales tipos de puentes pueden clasificarse según su diseño estructural, como lo son puentes de viga, arco, atirantados, colgantes o de celosías. La elección dependerá de los factores como longitud del tramo, el tipo de suelo, las cargas esperadas y las condiciones ambientales. Algunos ejemplos son los puentes colgantes que son ideales para grandes luces, mientras que aquellos de arco son eficientes para cargas pesadas en distancias cortas.
En cuanto a las cagas deberán ser diseñados para soportar cargas estáticas como lo es el peso propio y vehículos máximo de diseño, y aquellas cargas dinámicas como lo son el viento, sismo y vibraciones. Para lo anterior la ingeniería estructural emplea modelos matemáticas y simulaciones computacional para analizar estas fuerzas y garantizar la estabilidad, junto el marco normativo.
En cuanto a la materialidad, los más comunes incluyen acero, hormigón armado, hormigón pretensado y en algunos casos, materiales compuestos. La elección dependerá de la durabilidad, costo y resistencia requerida.
Para el análisis estructural, se utilizan métodos como el análisis matricial o el método de elementos finitos (FEM) para modelar el comportamiento del puente bajo diferentes condiciones. Las principales herramientas disponible en el mercado para la simulación computacional de estos tipos de estructuras son SAP2000, CSI Bridge, DEEPSOL, MIDAS Civil y en algunas ocasiones herramientas como ANSYS para la verificación específica de la interacción de la estructura con cargas dinámicas. Para el marco normativo a nivel internacional se encuentra el código AASHTO (American Association of State Highway) y en el marco nacional el Manual de Carreteras del Ministerio de Obras Públicas.
Para el caso de un diseño sostenible, eficiente y estético se integran criterios de sostenibilidad, como es el uso de materiales reciclables o bien técnicas de construcción que minimicen el impacto ambiental; mientras que, para el caso de la estética es muy esencial, ya que estas estructuras terminan siendo hitos de la estructura nacional, combinando funcionalidad como belleza arquitectónica.
Realidad e importancia de los puentes en Chile.
En Chile, con su característica geográfica extremadamente alargada y diversa, con un territorio que se extiende por más de 4300 km en su longitud, dominado por la Cordillera de los Andes al este y el Océano Pacífico en el oeste, con ríos caudalosos, valles profundos y un archipiélago extenso en el sur, presenta un panorama donde estas estructuras no son sólo infraestructuras viales, sino que elementos vitales para la integración territorial. Desde la época colonial, cuando los puentes eran construidos de troncos caídos para cruzar por ríos, esteros y canales que descienden desde Los Andes al Pacífico.
Hoy, la red de puentes supera los miles de estructuras, gestionadas principalmente por la Dirección de Vialidad del Ministerio de Obras Públicas (MOP), con un enfoque en expansión de la Carretera Panamericana y rutas regionales como la Carretera Austral. El pasado 25 septiembre de 2025, proyectos emblemáticos como el Puente Industrial que cruza el río Bio Bio inaugurado (en marcha blanca) marcan hitos recientes, mientras que el Puente Chacao, sobre el canal del mismo nombre alcanza un 50% de avance (marzo 2025), se perfila como el más largo de América Latina al completarse (2028). Lo anterior refleja la importancia de estas obras en nuestro país para cerrar las brechas históricas de aislamiento, especialmente en las regiones extremas como Aysén y Magallanes.
Para la disciplina de la ingeniería estructural se adapta a las demandas únicas del territorio, como lo son la alta sismicidad, vientos fuertes, suelos variables y luces amplias sobre ríos caudalosos. Los diseños siguen el Manual de Carreteras del MOP y normas como AASHTO LRDF, incorporando análisis de interacción suelo – estructura, efectos de sitio y amortiguamiento sísmico.
Clasificación de Puentes
Los puentes pueden ser clasificados según muchas características que presentan, entre las clasificaciones más comunes se tienen las siguientes:

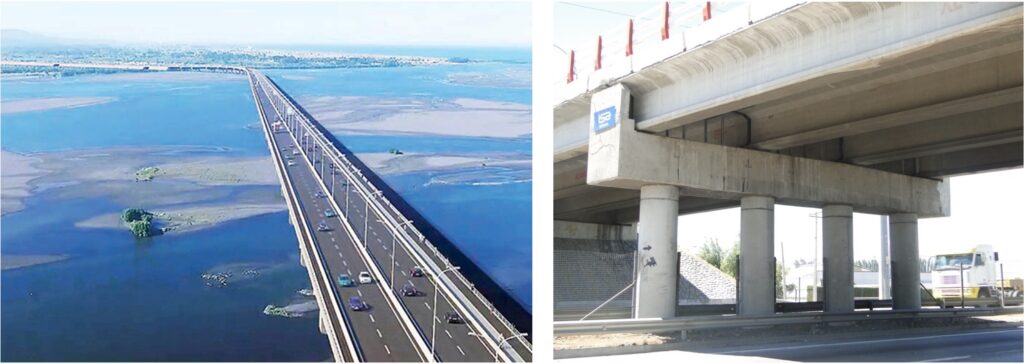

Por su longitud
- Puentes mayores: se considera a aquellos que su longitud total supera los 40 metros lineales.
- Puente menores: para estructura de una longitud menor a 40 metros.

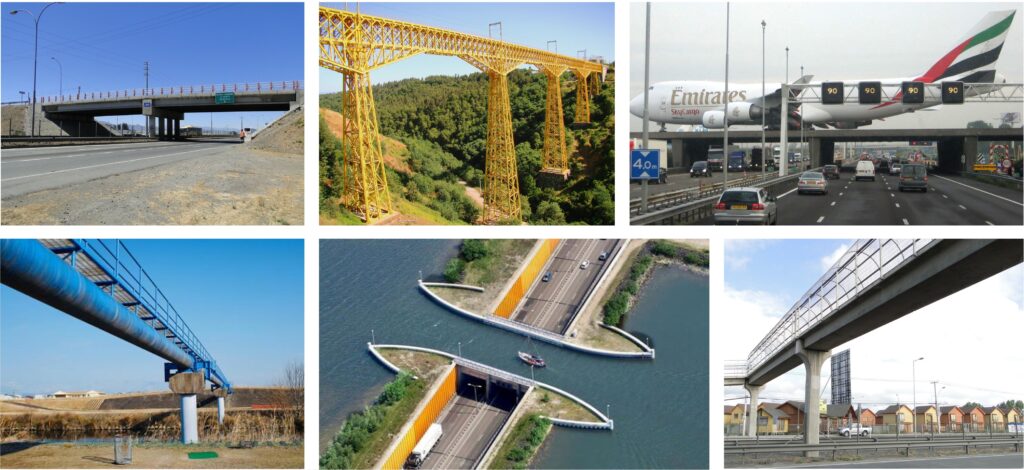

Por el servicio que presta
- Puentes camineros
- Puentes ferroviarios
- Puentes en pistas de aterrizajes
- Puentes acueductos
- Puentes canal
- Puentes para oleoductos

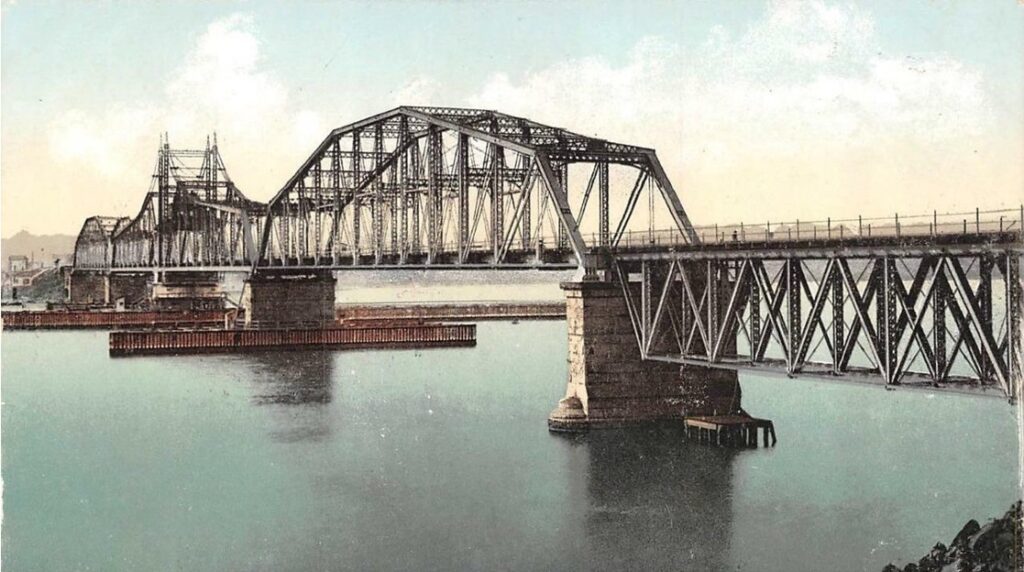

- Puentes basculantes
- Pasarelas
- Puentes mixtos
Por el material del que se construye la superestructura
- Puentes de mampostería de ladrillo
- Puente de mampostería de piedra
- Puentes de hormigón ciclópeo
- Puentes de hormigón simple
- Puentes de hormigón armada
- Puentes de hormigón pretensada

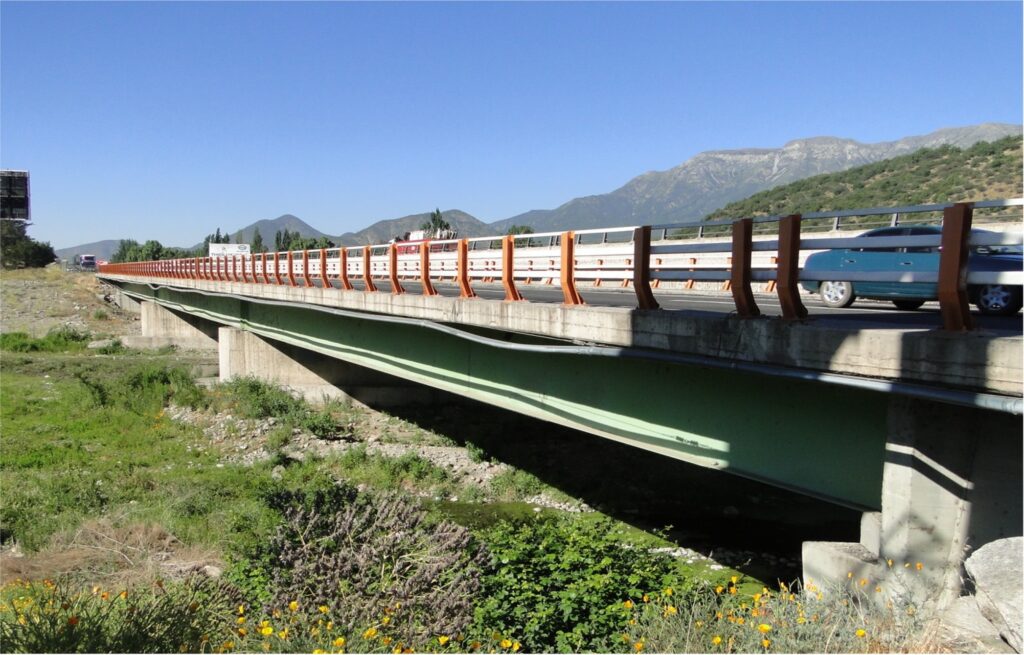

- Puentes de sección mixta
- Puentes metálicos
Por la ubicación del tablero
- Puente de tablero superior
- Puente de tablero inferior
- Puente de tablero intermedio
- Puente de varios tableros

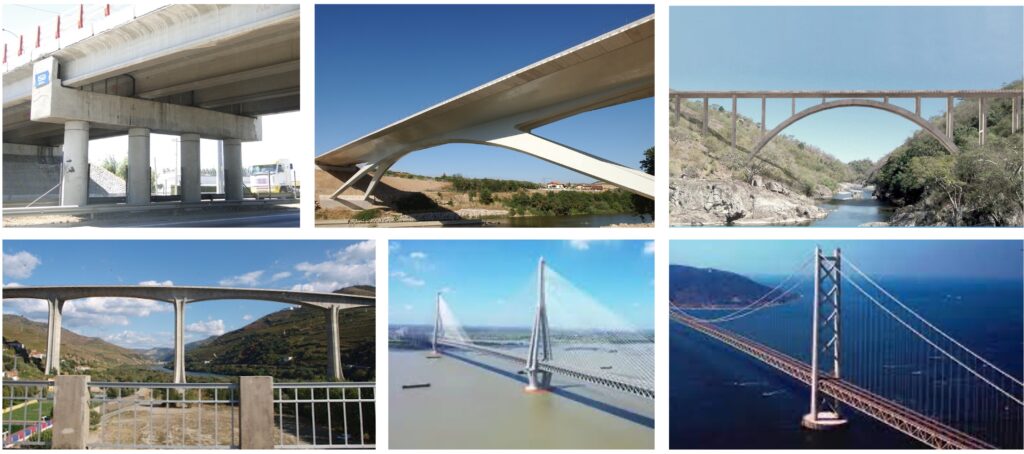

Por los mecanismos de transmisión de cargas a infraestructura
- Puente de vigas
- Puentes aporticados
- Puentes de arco
- Puentes en volados sucesivos
- Puentes atirantados
- Puentes colgantes
Por sus condiciones estáticas
- Isostáticas: considerado como puentes simplemente apoyados, continuos con articulaciones y de arco.
- Hiperestáticos: puentes continuos, de arco y aporticados
- Puentes isotrópicos o especiales
- Transmisión: puentes de volados sucesivos (isostáticos y hiperestáticos)

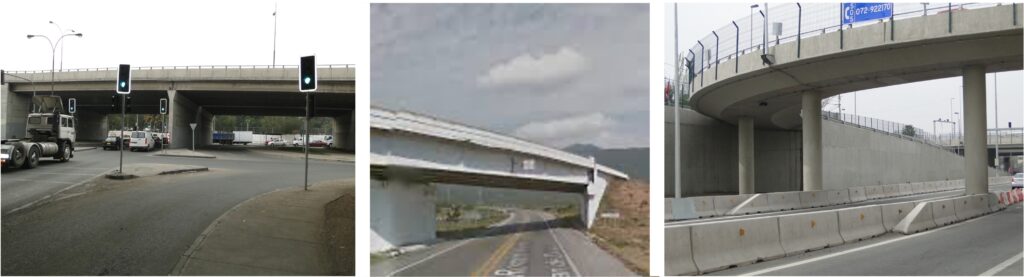

Por su ángulo que forma con el eje del puente con el eje del paso inferior.
- Puentes rectos
- Puentes esviajados
- Puentes curvos
Por su duración
- Puentes temporales o provisorios
- Puente definitivo
Partes de un puente

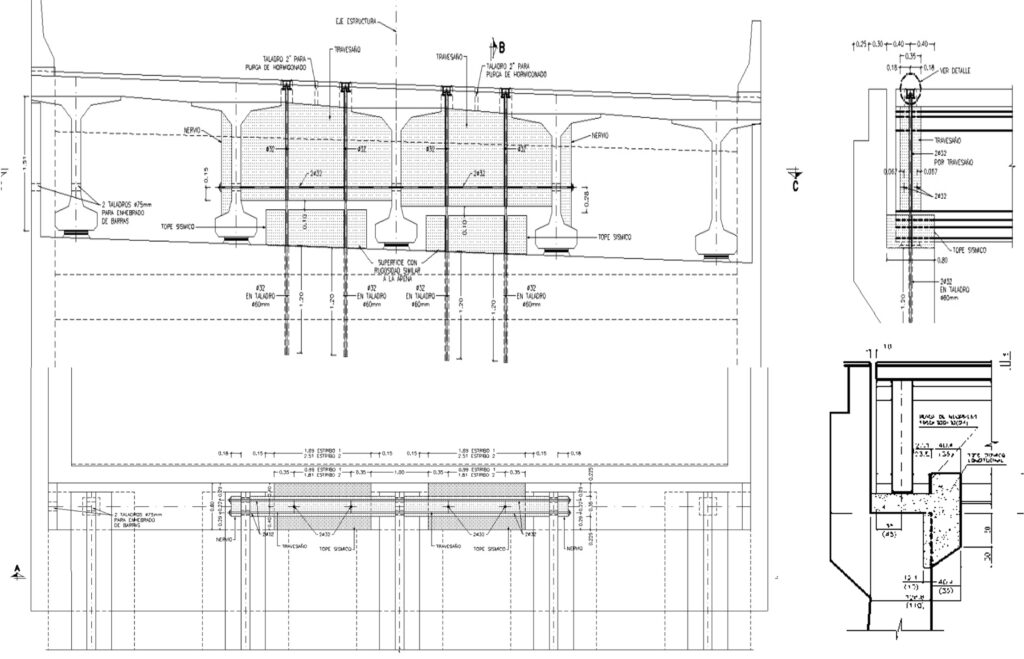

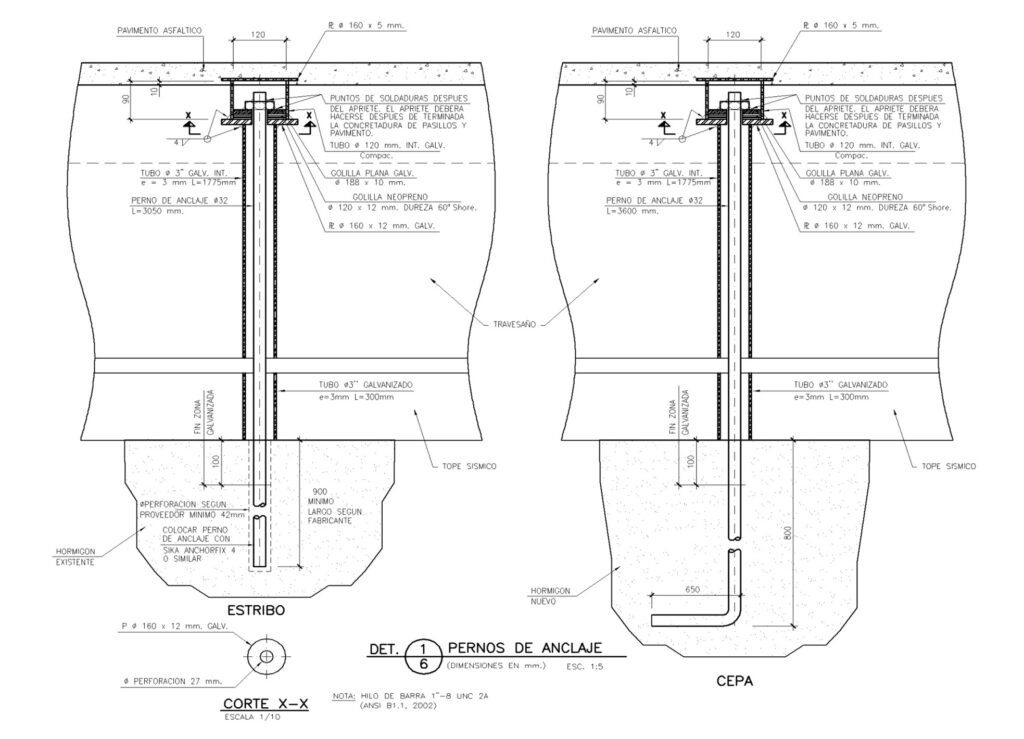

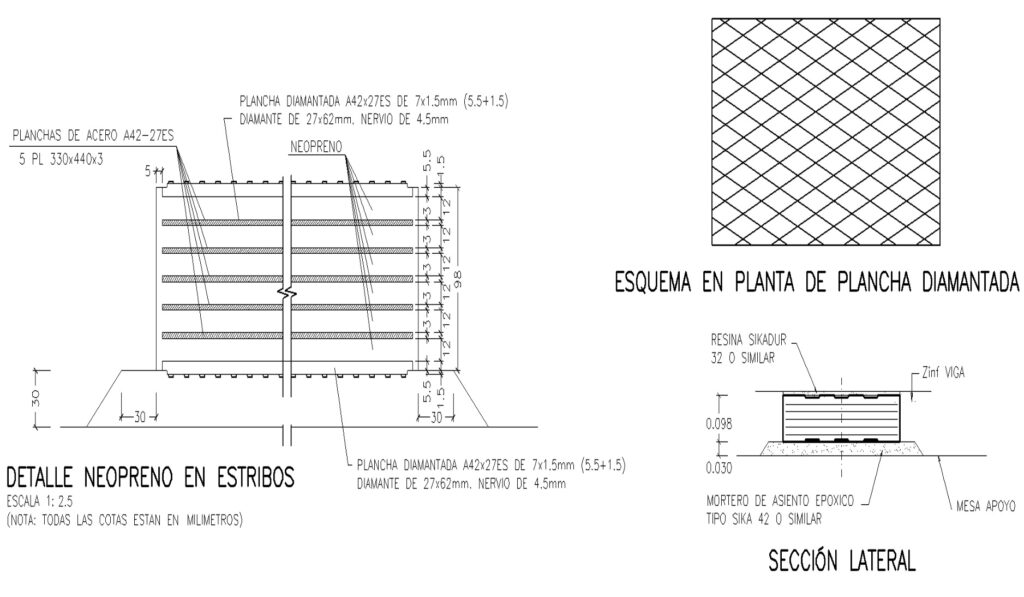

Principalmente un puente está compuesto de una infraestructura y superestructura, la primera de ella contempla cepas y estribos encargadas de transmitir las cargas al subsuelo de una superestructura; mientras que, la segunda (vigas y losas) encargada de transmitir las cargas de tráfico a la infra estructura; y unos elementos de conexión entre ambos, como son apoyos, anclajes sísmicos, travesaños, etc., que garantizan su trabajo conjunto.
Subestructura o infraestructura

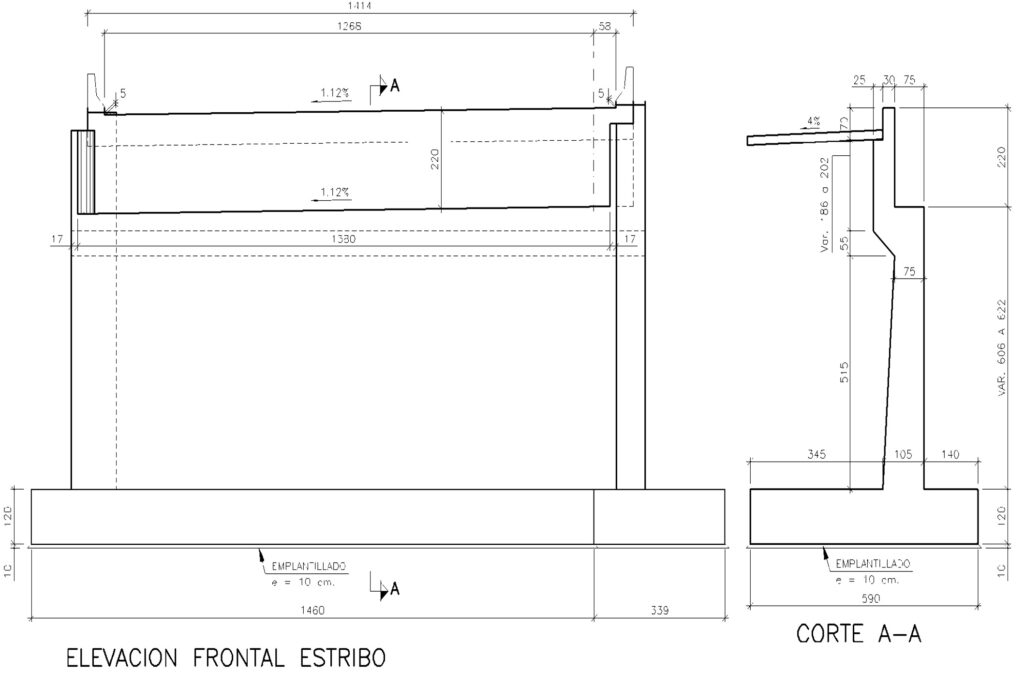

- Estribos: son los apoyos extremos del puente, que transfieren la carga de éste al terreno y que sirven además para sostener el relleno de los accesos al puente.

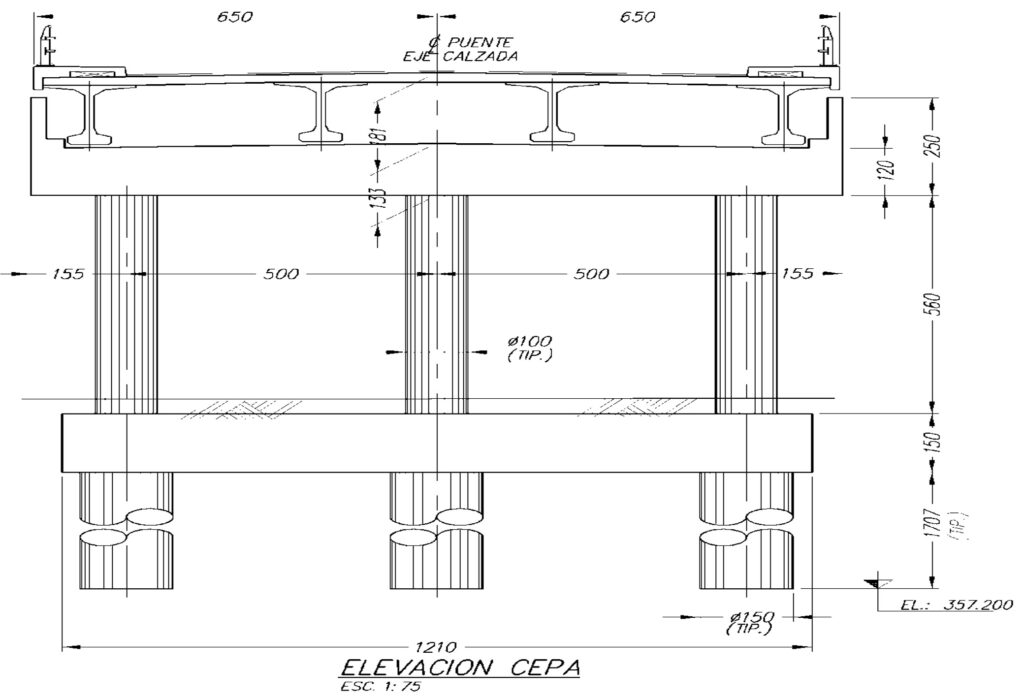

- Cepas: son los apoyos intermedios, es decir, que reciben reacciones de dos tramos de puente, transmitiendo la carga al terreno.
Superestructura

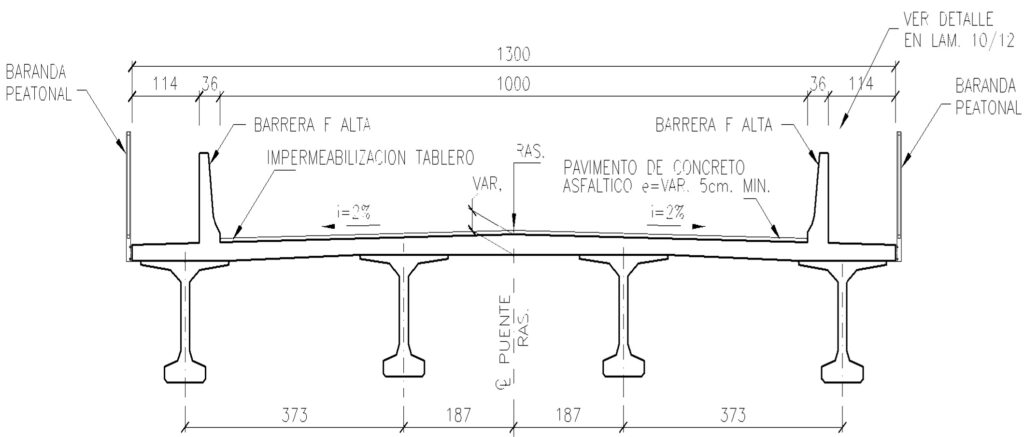

- El tablero: está formado por la losa de concreto, enmaderado o piso metálico, el mismo descansa sobre las vigas principales en forma directa ó a través de largueros y viguetas transversales, siendo el elemento que soporta directamente las cargas.
Todos estos elementos cumplen un rol específico en el diseño del puente y deben ser calculados consecuentemente.

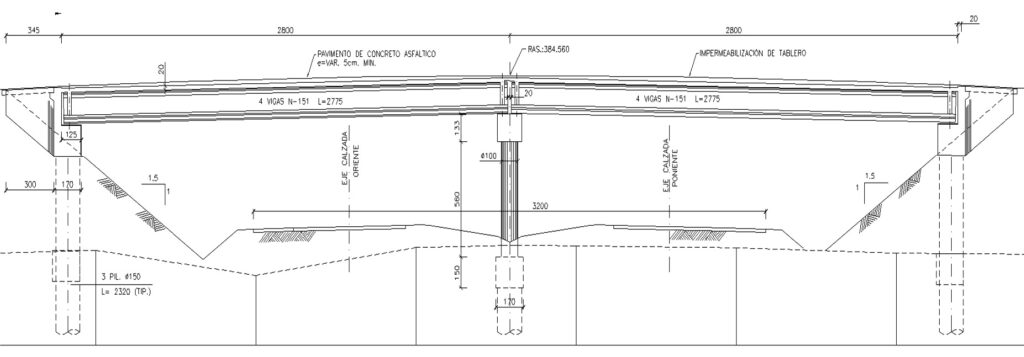

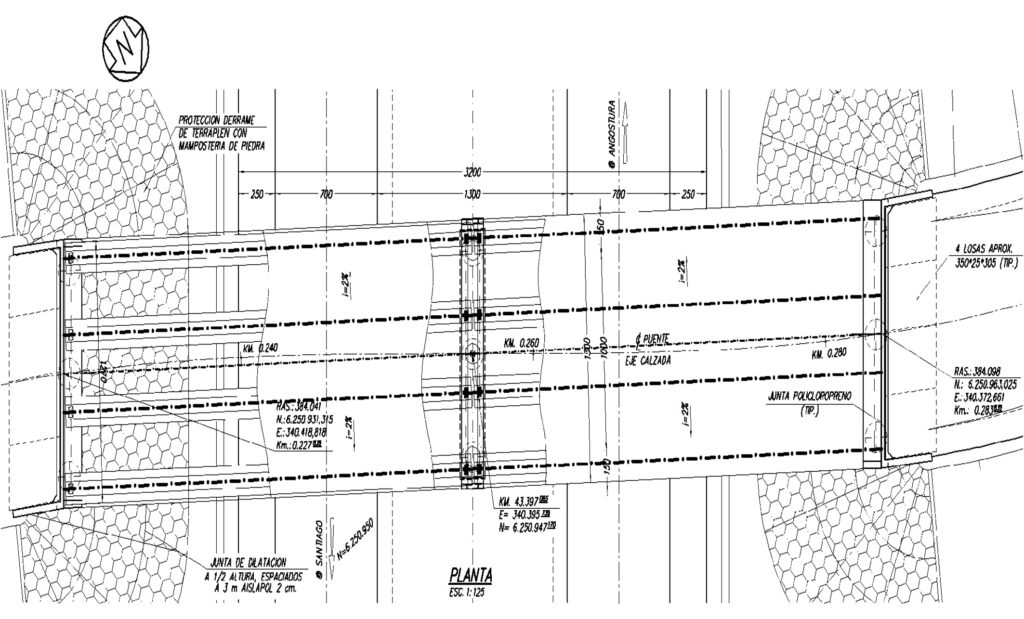

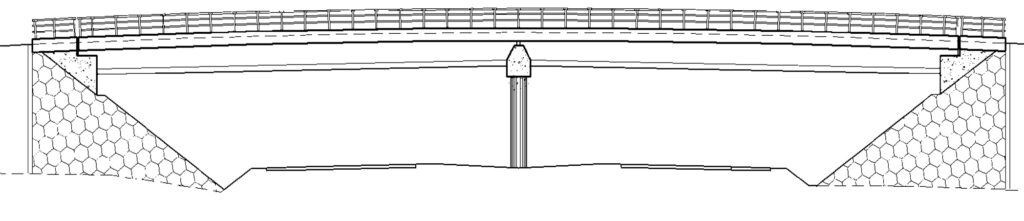

Planta y elevación elementos de un puente
